CIPP — Tubería Curada in Situ

Concepto del CIPP

La principal alternativa a la inserción de tuberías rígidas y sus variantes es el revestimiento curado in situ, también llamado revestimiento in situ, revestimiento flexible o Cured-in-Place Pipe (CIPP).

En muchos países, el CIPP ha dominado durante décadas el mercado de rehabilitación de alcantarillados sin acceso humano e incluye diferentes sistemas de revestimiento curados dentro de la tubería existente.

Aunque no todos los proveedores utilizan la misma terminología, estos métodos se describen aquí como sistemas CIPP.

Manga impregnada con resina

Aunque existen diversos sistemas competidores, todos comparten el uso de una manga de tejido impregnada con resina epoxi o poliéster.

La manga se introduce en la tubería existente, se infla contra la pared y se cura a temperatura ambiente o, más comúnmente, mediante vapor o agua caliente recirculada.

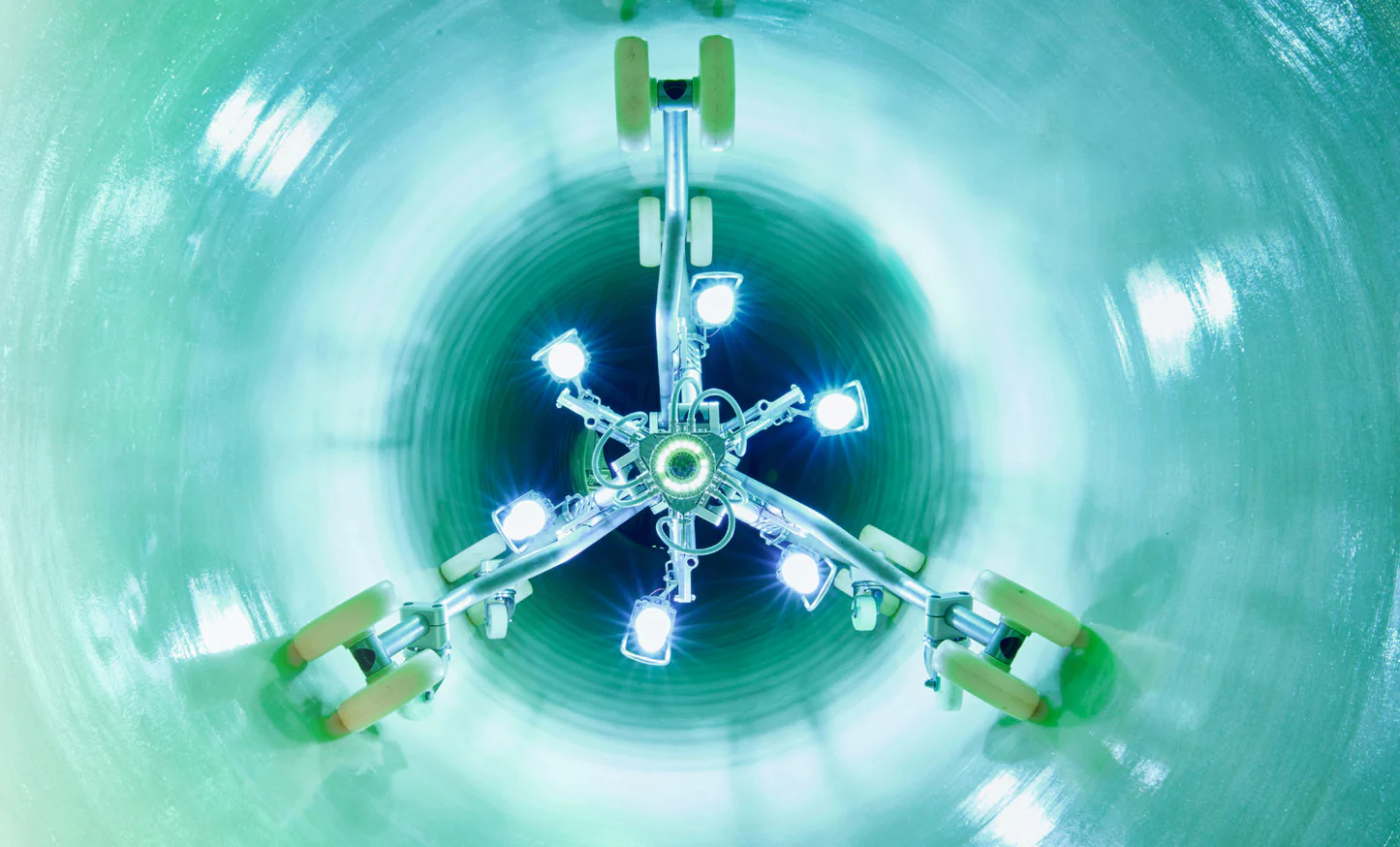

Algunas variantes utilizan luz ultravioleta para curar la resina.

Comportamiento estructural

Los sistemas CIPP crean una tubería ajustada dentro de otra, con resistencia estructural calculable y posibilidad de diseño para diferentes condiciones de carga.

La rigidez anular del revestimiento aumenta gracias a la resistencia proporcionada por la tubería existente y el suelo adyacente.

En sistemas diseñados para redes por gravedad, el dimensionamiento no necesariamente depende de una relación estructural entre el revestimiento final y la tubería existente.

Los sistemas que utilizan la tubería existente para proporcionar parte del soporte estructural se conocen en ocasiones como revestimientos interactivos.

Ventajas de adaptación

Además de minimizar la reducción de diámetro, una ventaja inherente del CIPP es su capacidad de adaptarse prácticamente a cualquier forma de tubería.

Esto permite rehabilitar redes no circulares.

Siempre que el perímetro se mida correctamente y no ocurra una contracción significativa durante el curado, el resultado será un revestimiento de ajuste estrecho.

Limitaciones y cuidados de ejecución

La principal limitación es el espesor de pared y, por consecuencia, la cantidad, peso y costo de material necesario para grandes diámetros o condiciones severas de carga, especialmente en tuberías no circulares.

Las conexiones de ramales pueden reabrirse de forma remota después del revestimiento, pero durante la instalación se debe evitar que el exceso de resina penetre en los ramales.

Los sistemas CIPP también se utilizan para rehabilitar conexiones laterales desde el interior de la red principal.

Una desventaja importante es la necesidad de retirar temporalmente de servicio la red existente durante la instalación y el curado.

En redes por gravedad con caudales muy bajos puede ser posible bloquear algunos ramales y almacenar temporalmente el flujo dentro del sistema. En otros casos se requiere bombeo adicional o desvío de caudal.

Algunos sistemas CIPP también pueden utilizarse en tuberías de gran diámetro con acceso humano.
